Обзор схем подключения для 2-проводного фотоэлемента

Быстрый поиск схем подключения по категориям изделий

Где двухпроводной фотоэлемент подключается к системе управления SOMMER? На наших схемах подключения мы покажем вам, как правильно подсоединить это предохранительное устройство. Выберите категорию изделия, чтобы найти схему подключения 2-проводного фотоэлемента к вашему изделию.

Приводы для гаражных ворот

Приводы для ворот коллективных гаражей

Приводы для распашных ворот

Приводы откатных ворот

Приводы для промышленных ворот

Блоки управления рулонных ворот

Шлагбаумы

Обзор схем подключения для 2-проводного фотоэлемента

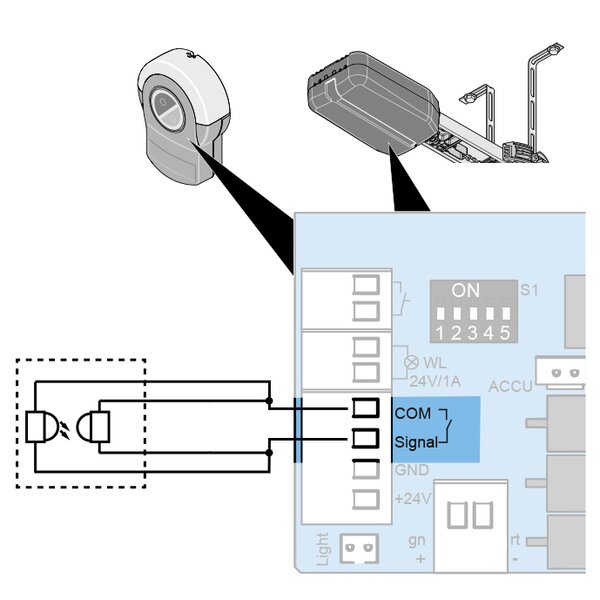

SOMMER base+ / SOMMER pro+

duo rapido+

Схемы подключения для приводов ворот коллективных гаражей

SOMMER tiga / tiga+

Схемы подключения для приводов распашных ворот

Для обеспечения корректной работы фотоэлементы и предохранительные устройства перед первым вводом в эксплуатацию необходимо правильно смонтировать, настроить и подключить. В объем поставки привода ворот входит один 2-проводной фотоэлемент.

Можно приобрести дополнительные фотоэлементы. В системе управления есть 2 разъема для фотоэлементов в 2-проводном или 4-проводном исполнении. Возможны и комбинации. Фотоэлемент рекомендуется устанавливать на высоте не более 300 мм. Из соображений защиты материального имущества может понадобиться установка дополнительного фотоэлемента, например, внутри и снаружи, на высоте 600 мм. Последовательное включение фотоэлементов может быть выполнено только у фотоэлементов в 4-проводном исполнении. Положение фотоэлементов на системе ворот, см. пример использования в главе «3.1 Привод и его принцип действия» в руководстве по монтажу и эксплуатации.
